Yapay zekanın hızla gelişmesiyle birlikte bilgisayar teknolojilerindeki en büyük yarış artık yalnızca daha güçlü işlemciler üretmek değil, aynı zamanda daha küçük, daha verimli ve daha az enerji tüketen çipler geliştirmek üzerine yoğunlaşıyor. Bu alandaki en dikkat çekici gelişmelerden biri ise IBM'in tanıttığı 0,7 nanometrelik (7 angström) yeni nesil yarı iletken teknolojisi oldu. Şirket, bu çalışmayla birlikte yarı iletken endüstrisinde uzun yıllardır hedeflenen 1 nanometrenin altına inme sınırını aşmayı başardı.

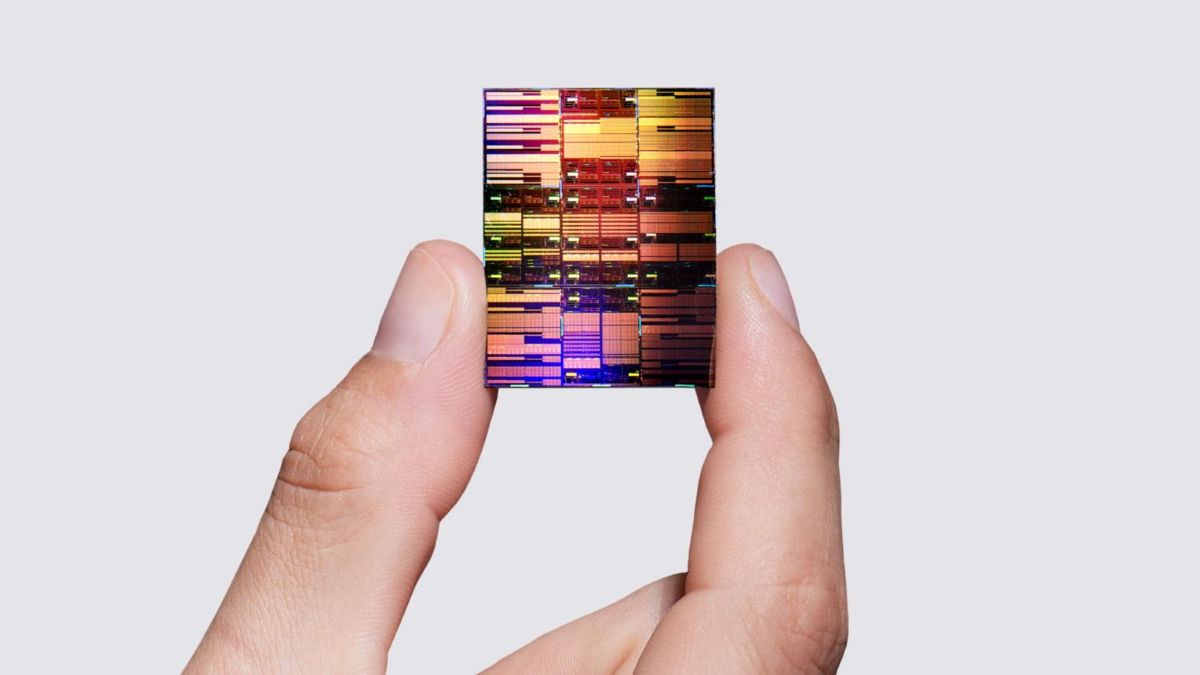

IBM'in geliştirdiği deneysel çip, yaklaşık bir tırnak büyüklüğündeki yüzeye 100 milyara yakın transistör sığdırabiliyor. Bu sayı, şirketin 2021 yılında tanıttığı 2 nanometrelik çip teknolojisinin neredeyse iki katı yoğunluğa ulaşıldığını gösteriyor. Transistör sayısındaki bu artış, aynı fiziksel alanda çok daha fazla hesaplama yapılabilmesini sağlayarak yapay zeka, veri merkezleri ve yüksek performanslı bilgisayarlar için önemli bir avantaj sunuyor.
Bu başarının arkasındaki en önemli yenilik ise NanoStack adı verilen üç boyutlu transistor mimarisi. Geleneksel çiplerde transistörler silikon yüzeye yatay olarak yerleştirilirken, NanoStack teknolojisinde transistörler katmanlar halinde dikey olarak üst üste diziliyor. Böylece yalnızca alan tasarrufu sağlanmıyor, aynı zamanda farklı katmanlarda farklı malzemeler kullanılarak performans ve enerji verimliliği de artırılabiliyor. Uzmanlar bu yaklaşımı, yatay büyüyen bir şehir yerine gökdelenlerle dikey büyüyen modern bir metropole benzetiyor.
IBM'in paylaştığı verilere göre yeni teknoloji, önceki 2 nanometre platformuna kıyasla yaklaşık %50 daha yüksek performans sunabiliyor veya aynı performansı %70 daha düşük enerji tüketimiyle gerçekleştirebiliyor. Ayrıca yapay zeka uygulamalarında kritik öneme sahip olan SRAM bellek hücrelerinde de yaklaşık %40 oranında yoğunluk artışı sağlanmış durumda. Bu gelişme, büyük dil modelleri ve üretken yapay zeka sistemlerinin daha hızlı ve daha verimli çalışmasına katkı sağlayabilir.
Bununla birlikte IBM'in geliştirdiği teknoloji henüz ticari üretime hazır değil. Şirket, bu mimarinin önümüzdeki yaklaşık beş yıl içinde üretim süreçlerine adapte edilmesini hedefliyor. Bu süreçte ısı yönetimi, üretim hassasiyeti ve maliyet gibi önemli mühendislik problemlerinin çözülmesi gerekiyor. Dolayısıyla yakın zamanda kişisel bilgisayarlarda bu işlemcileri görmek mümkün olmasa da, geliştirilen teknoloji geleceğin işlemci mimarilerine yön verecek önemli bir kilometre taşı olarak değerlendiriliyor.
Yarı iletken sektöründe fiziksel sınırlar giderek zorlanırken, IBM'in 0,7 nanometrelik NanoStack mimarisi yalnızca daha küçük transistörler üretmenin ötesinde, çip tasarım anlayışının da değişmeye başladığını gösteriyor. Önümüzdeki yıllarda yapay zeka destekli bilgisayarlar, veri merkezleri, otonom sistemler ve bilimsel süper bilgisayarlar gibi yüksek işlem gücü gerektiren alanlarda bu tür teknolojilerin standart haline gelmesi bekleniyor. Bu gelişme, bilgisayar teknolojilerinde yeni bir dönemin başlangıcı olarak görülüyor.
Kaynaklar:
IBM Research – IBM Debuts World's First Sub-1 Nanometer Chip Technology.
IBM Research Blog – IBM Introduces the Smallest Computer Chip in the World.
Reuters – IBM unveils tech for chip smaller than 1 nanometer in AI computing push.
